Supermicro® VMware 仮想 SAN 統合ソリューション

42U Rack

Supermicro の vSAN Ready ノードは、VMware vSAN の導入に最適な、短期導入を実現するハイパーコンバージドストレージド・ソリューションです。vSAN は、統一した管理体系によるプロビジョニングと、計算機、ネットワーク、ストレージリ・ソースの管理を提供します。VMware と協業し、Supermicro は従来の煩雑で、相互運用性に課題の多かった Fiber Channel SAN ベースの仮想化インフラの代替案としても提供します。規模の異なるあらゆるケースの本番環境のワークロードや、仮想デスクトップ・インフラストラクチャ (VDI) で使うことを想定しており、特にオールフラッシュ vSAN 6.2 に対応する Supermicro の vSAN Readyノードは、エンタープライズクラスの仮想環境に対して最適化された、新たなハイパフォーマンス・ストレージ層としてご提案します。シンプルで、耐障害性が高く、効率的で、TCO を削減に寄与します。さらに、ROI を最大化する仮想化基盤の管理と、効率的な成長に効果的であるため、エンタープライズ環境のリモートオフィス・ブランチオフィス (ROBO) や、スモールビジネスにとっても最適なソリューションとなります。

vSAN Readyノードは、vSAN で使用する複数ノードのサーバ・ハードウェア構成で事前に構築されています。Ready ノードは、サーバ毎に、特定のタイプと数のCPU、メモリー、フラッシュ、HDD、I/O コントローラーを選択し構成されます。各 vSAN Ready ノードは、Ready ノード構成プロファイルによって分類されます。Ready ノード・プロファイルの種類は以下:

  • Hハイブリッド Ready ノード・プロファイル*
    • HY-8 Series: ノードあたり最大 100 VM
    • HY-6 Series: ノードあたり最大 50 VM
    • HY-4 Series: ノードあたり最大 30 VM
    • HY-2 Series: ノードあたり最大 20 VM
  • オールフラッシュ Ready ノード・プロファイル*
    • AF-8 Series: ノードあたり最大 120 VM
    • AF-6 Series: ノードあたり最大 60 VM
    • AF-4 Series: ノードあたり最大 30 VM
vSAN diagram

各設定プロファイルは、異なる価格性能比、多様な用途の要求に対応します。各プロファイルは、平均的な仮想マシンのプロファイルのサイズを利用し、各ノードの仮想マシン対応数を想定しています。 フォルトトレランスは、ノード間のデータレプリケーションや、クラスター技術によってソリューションに組み込まれています。 フラッシュと、HDD は性能と容量の最良のバランスを達成するため、シームレスに統合されています。

*vSAN Ready ノード・プロファイルと VM サイジング推定の詳細については、VMware の vSAN Hardware Quick Reference Guide をご覧ください。

利点

  • 一括調達-Supermicro vSAN Readyノードには、vSphere, vSAN のライセンスが付随します。Supermicro の生産とサービスによって、お客様のセットアップ作業を簡素化させることを実現します。
  • シンプルなストレージ-vSAN はストレージ・タスク用途の vSphere プラットフォームをシームレスに統合しています。ストレージのプロビジョニングと、管理は容易です。vSAN は、ストレージリ・ソースのサービス品質を維持するため、自動的に再構築を行い、常にストレージのバランスをとります。
  • 最大 50% の TCO 低減-vSAN の導入により、ストレージ環境をきめ細くスケールアウトでき、余計なプロビジョニングを排除しながら成長させることが可能です。
  • 高性能-vSAN は、読込み/書込みキャッシュとしてサーバ側にフラッシュを統合し、低遅延、最適なスループットを実現します。これにより、VM および、アプリケーションは、お客様のビジネス要求に対する、最適化されたI/Oデータパスを保持することになります。
  • フォルトトレランス-vSAN は、分散 RAID、および、キャッシュミラーリングを採用して、ディスク、ホスト、ネットワーク等の障害発生時においてのデータ損失を回避します。Supermicro の伝統的な品質と信頼性の組み合わせは、システムの稼働時間を向上させ、ビジネスの継続性を確保する上での助けとなります。
  • 安心感-Supermicro vSAN Ready ノードは、VMware と共同で認証されています。フルシステムによる提供は、互換性と、導入の成功を確実にします。

Intel® Select Solutions for VMware vSAN

Supermicro’s Intel® Select Solutions for VMware vSAN are verified for VMware vSAN ReadyNode™ and tightly specified by Intel® and VMware® to deliver out-of-the-box high performance

  • Delivers high performance that is optimized to a specific threshold across compute
  • Reduces the amount of time and money spent on research, configuration and testing
  • Passes rigorous VMware vSAN ReadyNode™ verification
  • Customizable components for greater performance and capacity
  • Expedites the time to deployment
SYS-2029U-TN24R4T
  • 168TB Raw capacity (3 x P4800x 375GB caching, 21 x P4510 8TB capacity)
  • Intel Platinum 8253 - 16 core, 2.2Ghz
  • Dual 10GB Ethernet NICs
SSG-5029P-E1CTR12L
  • 9.6TB Raw capacity (2 x Intel S4610 960GB caching, 8x Samsung PM863 960GB capacity)
  • Intel Gold 6230 - 20 core, 2.10Ghz
  • 3108 Controller
  • Dual 10GB Ethernet NICs
SYS-2029BT-HNC1R
  • 61TB Raw Capacity (2 x Seagate Nytro 3331 3.84TB caching, 4 x Seagate Nytro 3331  3.84TB capacity per node)
  • Intel Platinum 8253, 16 core, 2.20Ghz
  • 3108 Controller
  • Quad 10GB SFP+ NICs
SYS-1029U-TN10RT – Intel® Select VMware vSAN Solution
  • 48 TB Raw Capacity (6x 8TB Capacity SSD DC P4610, 2x 375 GB Caching SSDs DCP4800x)
  • 40 Cores (2x Intel Xeon Gold 6230 2.1 GHz)
  • 384 GB Memory (12x 32 GB DDR4-2666)
  • SMC3008 Storage Controller
  • 2x Dual-Port 10GbE RJ45 NICs
SYS-2029BZ-HNR
  • 64TB Raw Capacity ( 4 x 4.0TB NVMe SSD, 2 x 1.6TB Caching NVMe SSDs per node)
  • 192 Cores (2 x Intel Xeon Platinum 8160T 2.10Ghz 24Core)
  • 1.5 TB Memory (6x 64GB DDR4-2666 per node)
  • Quad-Port 10GBE NIC per node (AOC-MTG-i4T)
SYS-2029BT-HNR
  • 61 TB Raw Capacity (4x 3.84 TB NVMe SSDs, 2x 1.6 TB Caching NVMe SSDs per node)
  • 144 Cores (2x Intel Xeon Gold 6150 2.7 GHz per node)
  • 1.5 TB Memory (12x 32 GB DDR4-2666 per node)
  • Dual-Port 25GbE SFP28 + Dual-Port 10GbE RJ45 NICs per node
SYS-2029BT-HNR
  • 32 TB Raw Capacity (4x 2 TB NVMe SSDs, 2x 375 GB Caching NVMe SSDs per node)
  • 128 Cores (2x Intel Xeon Gold 6142 2.6 GHz per node)
  • 1 TB Memory (16x 16 GB DDR4-2666 per node)
  • Dual-Port 25GbE SFP28 + Dual-Port 10GbE RJ45 NICs per node
SYS-2029BT-HNC0R
  • 32 TB Raw Capacity (5x 1.6 TB Capacity SSDs, 1x 480 GB Caching SSD per node)
  • 96 Cores (2x Intel Xeon Gold 6136 3.0 GHz per node)
  • 1 TB Memory (16x 16 GB DDR4-2666 per node)
  • Dual-Port 10GbE RJ45 NICs per node
SYS-2029U-E1CRT
  • 32 TB Raw Capacity (20x 1.6 TB Capacity SSDs, 4x 400 GB Caching SSDs)
  • 48 Cores (2x Intel Xeon Platinum 8160 2.1 GHz)
  • 384 GB Memory (24x 16 GB DDR4-2666)
  • SMC3008 Storage Controller
  • 2x Dual-Port 10GbE RJ45 NICs
AS-1123US-TR4
  • 23 TB Raw Capacity (6x 3.8 TB Capacity SSDs, 2x 480 GB Caching SSDs)
  • 32 Cores (2x AMD EPYC 7351 2.4 GHz)
  • 256 GB Memory (16x 16 GB DDR4-2666)
  • SMC3008 Storage Controller
  • Dual-Port 10GbE RJ45 NIC
SYS-1029U-TRT
  • 7.2 TB Raw Capacity (6x 1.2 TB Capacity SSDs, 2x 400 GB Caching SSDs)
  • 16 Cores (2x Intel Xeon Silver 4110 2.1 GHz)
  • 128 GB Memory (8x 16 GB DDR4-2666)
  • SMC3008 Storage Controller
  • 2x Dual-Port 10GbE RJ45 NICs
SYS-1029U-TRT
  • 3.6 TB Raw Capacity (4x 1.2 TB Capacity SSDs, 1x 400 GB Caching SSDs)
  • 16 Cores (2x Intel Xeon Silver 4110 2.1 GHz)
  • 128 GB Memory (8x 16 GB DDR4-2666)
  • SMC3008 Storage Controller
  • 2x Dual-Port 10GbE RJ45 NICs
SYS-2029TP-HC0R
  • 32 TB Raw Capacity (4x 2 TB SAS HDDs, 1x 480 GB Caching SSD per node)
  • 96 Cores (2x Intel Xeon Gold 6126 2.6 GHz per node)
  • 1.5 TB Memory (12x 32 GB DDR4-2666 per node)
  • SMC3008 Storage Controller
  • Quad GbE NICs per node
SSG-5029P-E1CTR12L
  • 60 TB Raw Capacity (10x 6 TB SAS HDDs, 2x 1.92 TB Caching SSDs)
  • 12 Cores (1x Intel Xeon Gold 6126 2.6 GHz)
  • 128 GB Memory (8x 16 GB DDR4-2666)
  • SMC3008 Storage Controller
  • 1x 10GbE RJ45 NIC

その他 vSAN 関連製品

1Gb & 10Gb Ethernet Switches
  • Layer 2/3 Ethernet Switching, link aggregation (LACP), Jumbo frames, VLAN support
  • Configuration Flexibility:
    • SSE-G24-TG4 - 24 ports of RJ45 1Gbps Ethernet with 4 SFP Combo ports, 4 ports 10Gbps Ethernet (CX4, XFP, or SFP+), Stacking
    • SSE-G48-TG4 - 48 ports of RJ45 1Gbps Ethernet with 4 SFP Combo ports
    • SSE-X3348T(R) - 48 ports of RJ45 10Gbps Ethernet
    • SSE-X24S / SSE-X3348S(R) - 48 ports 10Gbps Ethernet (SFP+), Reverse airflow option
  • Management: Web-based management interface, Industry standard CLI with telnet SSH or local management port, Scripting, Logging
  • Routing, Multicast: Quality of service and DiffServ - 8 priority queues per port; Adjusted WRR and Strict Priority Scheduling; Security - 802.1x port based authentication, RADIUS and TACACS+ authentication, SSH / SSL encryption
  • Dimensions: 17.3"W x 15.2"D x 1.7"H (440mm x 386mm x 43mm)
1Gb & 10Gb Ethernet Switches
  • HW fault alerts - E-mail or SNMP
  • Redundant access for management
  • Support for open standards (SMASH 2.0, LDAP, WSMAN)
  • VLAN support
  • KVM and Virtual Media and SOL (no additional license needed)
  • Easy maintenance (Command line flash tools for firmware update)
1Gb & 10Gb Ethernet Switches
VMware Cluster Management

VMware vCenter Server provides a centralized platform for managing the Supermicro VMware vSAN solution. vCenter Server is required. Supermicro provides the full range of VMware vCenter products, as well as the server and OS to complete the whole environment. Contact your Supermicro Sales Representative for details of our VMware software offerings.

Supermicro X13 BigTwin® Multi-Node Servers and Hyper Servers Demonstrate Excellent Performance for HCI

VMmark Solution Brief

Solution Brief - Supermicro X13 Servers Show 82% Performance Gain & Powerful Virtual Machines for an Agile & Efficient Virtualized Future

In today's rapidly evolving technological landscape, businesses constantly seek ways to stay ahead of the curve. The key to success relies on agility and swiftly bringing products and services to market. However, this demands a robust and flexible IT infrastructure that can adapt to the dynamic needs of modern enterprises. A critical question is whether the current infrastructure has the agility to keep pace with evolving business requirements.

The Supermicro BigTwin with 5th Gen Intel Xeon processors show a dramatic improvement in virtualization compared to previous generations of servers.

Supermicro’s BigTwin® and vSAN Excel at HCI Workloads and AI Performance

Supermicro’s BigTwin® and vSAN Excel at HCI Workloads

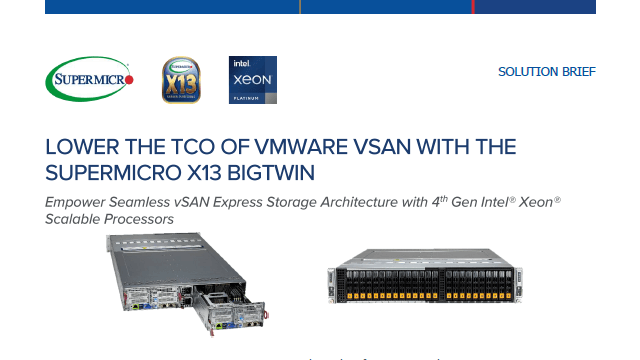

Solution Brief - Lower the TCO of VMware vSAN with the Supermicro X13 BigTwin

Over the years, hyper-converged infrastructure (HCI) has emerged as a reliable solution for its simplified management, scalability, cost efficiency, and high-performance capabilities. In HCI environments, technologies like vSAN have proven to be critical as the underlying storage technology due to their seamless integration and ability to provide storage to multiple servers simultaneously. However, like any evolving technology, vSAN has faced several challenges. Addressing data growth and scalability has become essential for applications to meet the demands of the rapidly expanding market while maintaining top-notch performance and reducing latency for improved serviceability.

In this context, Supermicro’s X13 BigTwin system introduces innovation with the new 4th Gen Intel Xeon Scalable Processors bringing new accelerators and more powerful cores. These cutting-edge components seamlessly integrate into the vSAN environment to elevate its capabilities.

Supermicro’s BigTwin® and vSAN Excel at AO Performance

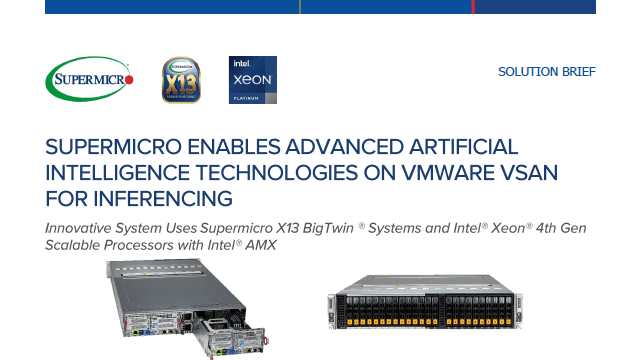

Solution Brief - Supermicro Enables Advanced Articifical Intelligence Technologies on VMware vSAN for Inferencing

With the newfound popularity of AI solutions such as ChatGPT, enterprises are more motivated than ever to deploy AI use cases. By tapping into their rich data sources, enterprises seek to deliver deep real-time insights that improve operational efficiencies, lead to better product designs, improve customer satisfaction and employee productivity, and ultimately increase revenue streams.

World's First TPCx-HCI Benchmark

World's First TPCx-HCI Benchmark document

Solution Brief - Supermicro Announces World's First TPCx-HCI Benchmark Result

Optimum performance requires optimized hardware and software. TPCx-HCI is a powerful tool for measuring and optimizing HCI performance. This rigorous HCI benchmark exercises both hardware and software when measuring an HCI cluster's scheduling, load balancing, and overall performance. It also tests failover performance when the cluster suddenly loses a node. Supermicro is partnering with AMD and VMware to publish the world’s first TPCx-HCI benchmark result using the VMware Hyper-Converged infrastructure (HCI) solution consisting of VMware vSphere® 7.0 Update 2 virtualization, VMware vCenter® management, and VMware vSAN™ 7 storage.

ラック・インテグレーション・サービス

Rack Integration Services document

Supermicro インテグレーションおよび概念実証ラボサービス

Supermicro ラック・インテグレーション・サービスは、データセンターの要求に応える「ワンストップショップ」を提供します。弊社はお客様のデータセンター・インテグレーション・プロジェクトのすべてのフェーズに対応するための、信頼性、柔軟性、専門知識を持っています。要求分析からターンキーソリューションの提供まで、すべてのフェーズにおいて、Supermicro ラック・インテグレーション・サービスを、プロジェクトを成功に導くためのリソースとしてお役立て頂けます。サーバ、ストレージ、スイッチ、ラックなど、豊富な製品の中から、顧客満足度、品質、エネルギー効率にフォーカスした幅広いソリューションを提供いたします。弊社のグローバル環境、熟練した専門家、統合サプライチェーンによって、必要なものを必要な時に、全世界で提供することが可能です。とします。
