Solutions de refroidissement liquide à l'échelle du rack

Refroidissement supérieur réduisant la consommation d'énergie, d'eau, le bruit et l'encombrement

Les solutions de refroidissement liquide Supermicro réduisent les coûts énergétiques jusqu'à 40 %, accélèrent le temps de déploiement et le temps de mise en ligne, et permettent aux centres de données de fonctionner plus efficacement avec un PUE réduit. Les solutions de refroidissement liquide éprouvées de Supermicro à grande échelle permettent aux opérateurs de centres de données de déployer rapidement les infrastructures d'IA les plus récentes et les plus performantes tout en réduisant le TCO jusqu'à 20 %.

Économies d'énergie

Jusqu'à 40% Économies réalisées dans l'ensemble du centre de données (par rapport au refroidissement par air) grâce à l'utilisation du Supermicro DLC-2

Économies d'eau

Jusqu'à 40% Réduction des coûts grâce à l'utilisation d'eau chaude à 45°C, "éliminant le besoin en eau glacée et de compresseur

Capture de la chaleur système

Jusqu'à 98% Capture de la chaleur dans le liquide de refroidissement DLC-2 du CPU, GPU, commutateur PCIe, DIMM, VRM et PSU

Centre de données silencieux

~50dB Réduction significative du bruit grâce à la diminution du nombre de ventilateurs et de leur vitesse. Aussi silencieux qu'une bibliothèque

Économie d'espace

Jusqu'à 60% Réduction des coûts grâce à une densité de calcul multipliée par plus de 2,5 par rapport aux systèmes à refroidissement par air

Intégration de la solution

Essais et validation

Systèmes refroidis par liquide

Réseaux et câblage

CDU, CDM et plaques de froid

Tour de refroidissement

Refroidissement par liquide dans le centre de données

L'architecture DLC-2 de Supermicro réduit la consommation électrique, l'encombrement, la consommation d'eau et les coûts des centres de données.

Livre blanc Supermicro sur la technologie DLC-2

Télécharger le livre blanc

Conception éprouvée d'une échelle de refroidissement par liquide

Rack Supermicro optimisé GPU pour IA/LLM à refroidissement liquide avec NVIDIA HGX™ B200

Rack AI/LLM

Architecture optimisée pour le GPU

Jusqu'à 64 des derniers GPU / 8 serveurs GPU dans un rack 48U

Produit	Qté.

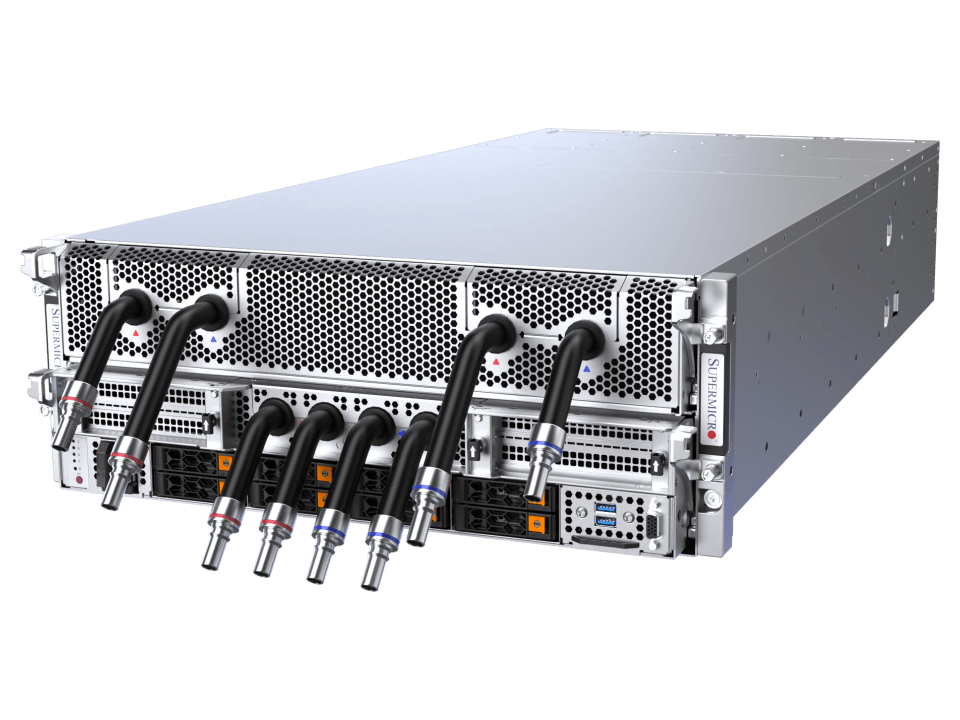

Serveur 4U 8-GPU avec NVIDIA HGX™ B200	8
CDU	1
MDP vertical	2
MDP horizontal	0
Switch	2
Commutateur de gestion en bande et hors bande	1

Rack Supermicro optimisé GPU pour IA/LLM à refroidissement liquide

Rack AI/LLM

Architecture optimisée pour le GPU

Jusqu'à 64 des derniers GPU / 8 serveurs GPU dans un rack 48U

Produit	Qté.
Serveur 4U 8-GPU avec NVIDIA HGX™ H100/H200 ou AMD Instinct™ MI300X/MI325X	8
CDU	1
MDP vertical	1
MDP horizontal	8
Switch	2
Commutateur de gestion en bande et hors bande	1

Rack AI/LLM

NVIDIA GB200 NVL72

Jusqu'à 72 GPU NVIDIA Blackwell /18 nœuds de calcul dans un rack 50U

Produit	Qté.
Serveur 1U refroidi par liquide avec 2x NVIDIA GB200 Grace Blackwell Superchips	18
Plateaux de puissance 33kW	8
CDU	1
MDP vertical	2
Commutateur NVLink	9
Commutateur de gestion en bande et hors bande	1

Rack d'entreprise

Architecture multi-nœuds à la pointe de l'industrie

Jusqu'à 76 nœuds de serveur / 19 systèmes dans un rack 48U

Produit	Qté.

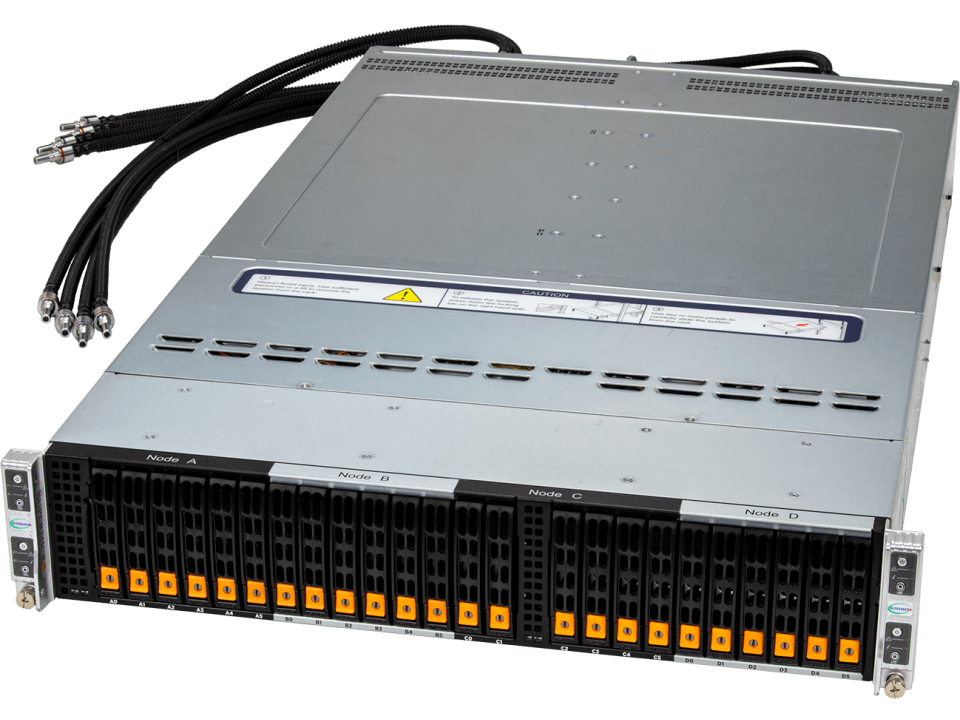

BigTwin (2U4N)	19
CDU	1
MDP vertical	1
Switch	1

Produit	Qté.
2U Hyper	21
CDU	1
MDP vertical	1
Switch	1

Produit	Qté.
1U Hyper	44
CDU	1
MDP vertical	1
Switch	1

Rack HPC haute densité

Solution HPC à l'échelle conçue à cet effet

Jusqu'à 84 nœuds de serveur / 21 systèmes dans un rack 48U

Produit	Qté.

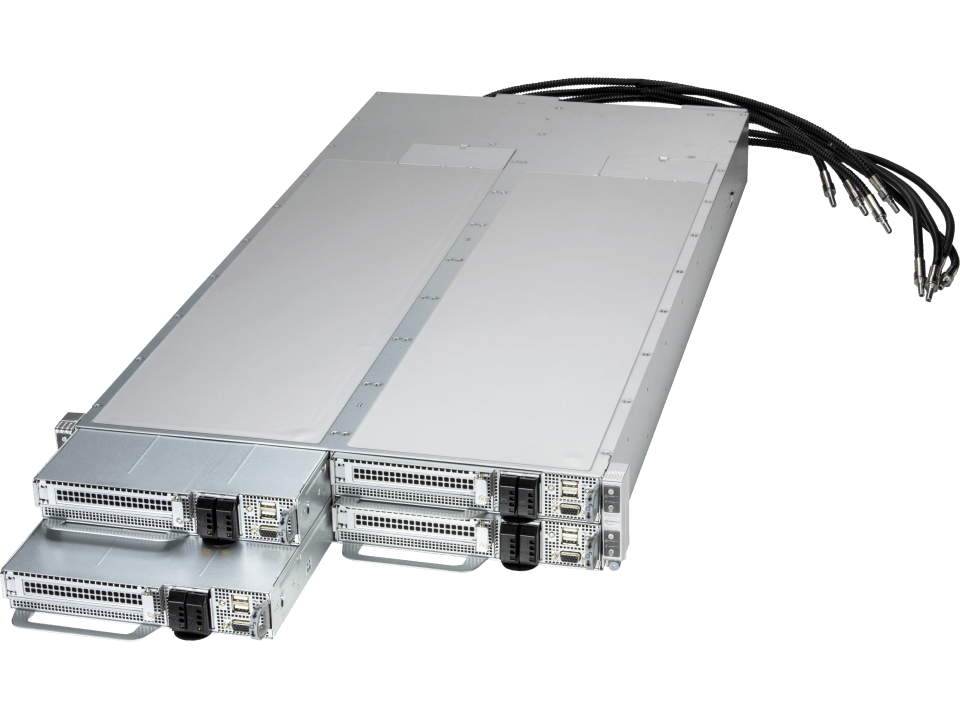

Serveur FlexTwin™ (2U4N)	21
CDU	1
MDP vertical	1
Switch	1

Rack HPC haute densité

Architecture multi-nœuds à densité maximale

Jusqu'à 80 lames de serveur / 4 systèmes dans un rack 48U

Produit	Qté.

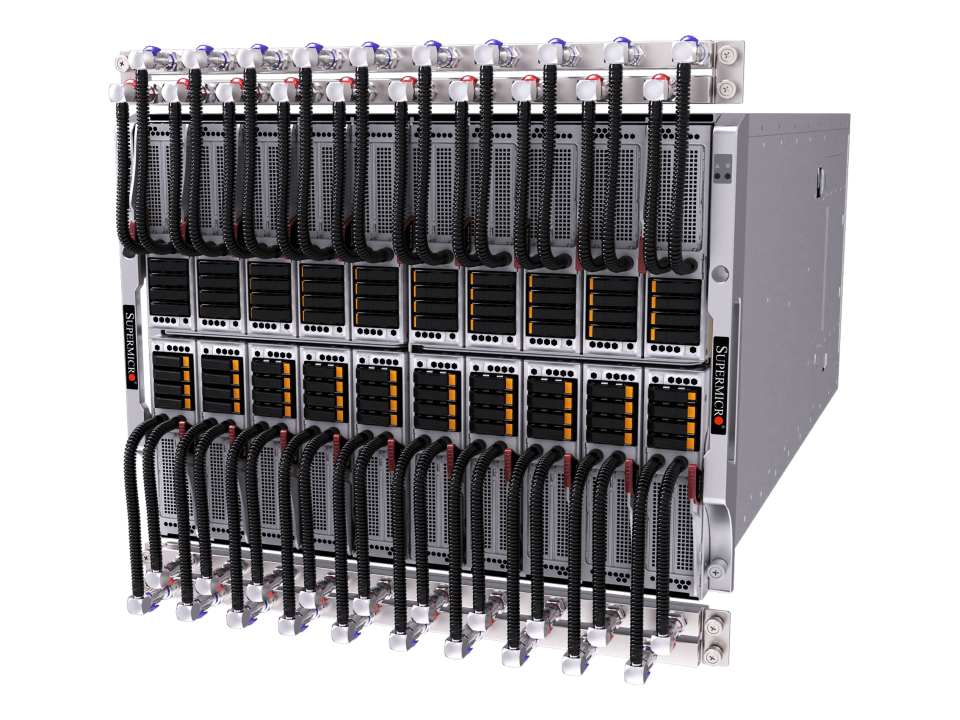

BoîtierSuperBlade (8U20N)	4
Traîneau DP SuperBlade	80
CDU	1
MDP vertical	1
MDP horizontal	8
Switch	1

Solution informatique globale

Supermicro est un fournisseur de solutions complètes de refroidissement liquide à l'échelle du rack. Supermicro fournit une solution complète et entièrement testée, incluant les serveurs, les racks, la mise en réseau et l'infrastructure de refroidissement liquide.

Vérifier les serveurs disponibles

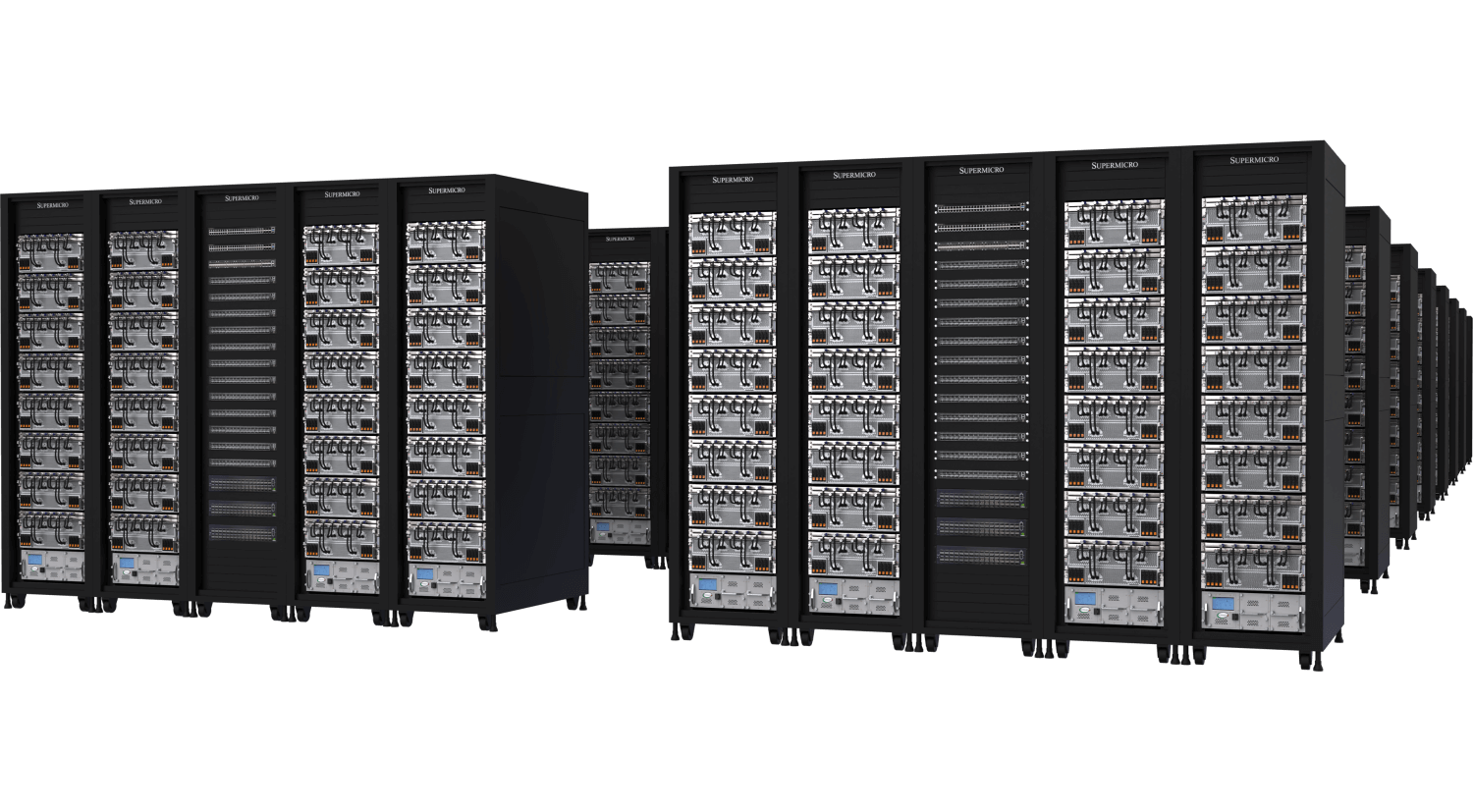

SuperCluster Supermicro à refroidissement liquide

Composants clés du refroidissement par liquide

Unité de distribution du liquide de refroidissement (CDU)

Les CDU (unités de distribution de liquide de refroidissement) en rack ou en rangée développées en interne par Supermicro sont équipées de pompes redondantes 1+1 remplaçables à chaud qui font circuler le liquide de refroidissement vers des plaques froides, dissipant ainsi la chaleur des CPU, GPU et DIMM. Les CDU offrent une capacité allant jusqu'à 250 kW en rack ou jusqu'à 1,8 MW en rangée, permettant des densités de rack extrêmement élevées.

Supermicro : Unité de distribution de liquide de refroidissement (CDU) de 100 kW — 100kW CDU

Supermicro Unité de distribution de liquide de refroidissement (CDU) 250 kW — 100kW CDU

Building Blocks en tôle froide

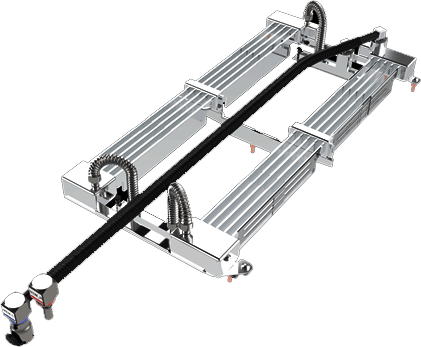

Les plaques froides sont montées sur les CPU, les GPU, les modules DIMM, les VRM, les commutateurs PCIe, etc. pour refroidir efficacement les composants grâce à la circulation du liquide de refroidissement dans les micro-canaux de la plaque froide.

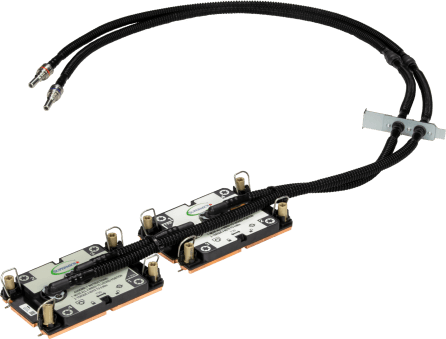

Plaque froide CPU Supermicro — Plaque froide pour CPU

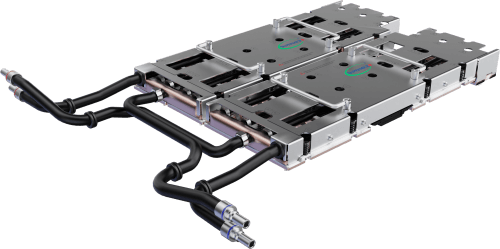

Plaque froide GPU Supermicro — Plaque froide pour CPU

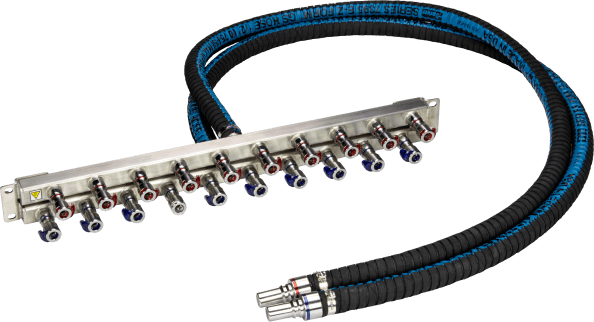

Collecteur de distribution du liquide de refroidissement (CDM)

Les CDM distribuent le liquide de refroidissement à chaque serveur du rack et renvoient le liquide chaud au CDU.

Collecteur de distribution de liquide de refroidissement (CDM) Supermicro

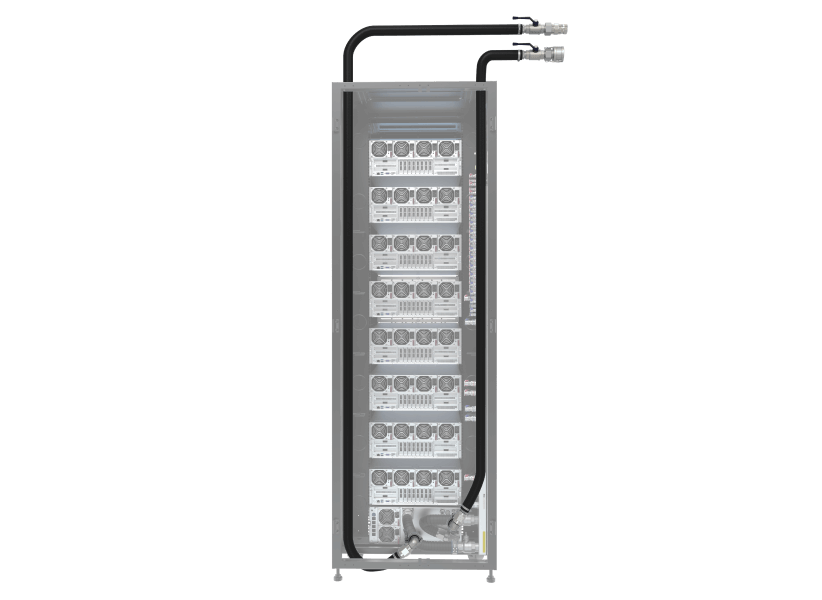

Kit de tuyaux

Les kits de tuyaux sont conçus pour connecter facilement les baies de refroidissement liquide directement à l'alimentation en eau primaire du centre de données ou aux tours de refroidissement. Les kits garantissent une intégration transparente avec la tuyauterie existante de l'installation et offrent la flexibilité nécessaire à une expansion future, ce qui peut réduire les coûts d'investissement initiaux du centre de données.

SuperCluster d'IA générative

La solution de centre de données d'IA clé en main pour les cas d'utilisation critiques des entreprises, éliminant la complexité de la construction d'un grand cluster.

Services d'intégration des baies

Délai de livraison accéléré pour les baies prêtes à l'emploi d'une qualité et d'une fiabilité éprouvées

Gestion des baies de refroidissement liquide CDU

Le système de contrôle CDU optimise la consommation d'énergie tout en assurant un refroidissement efficace pour tous les CPU, GPU et DIMM, avec accès via une interface Web (WebUI) et intégré au logiciel de gestion SuperCloud Composer de Supermicro.

Logiciel SuperCloud Composer

Gestion du cycle de vie des composants de refroidissement liquide, GPU/GPU/DIMM, CDU, PDU et profils thermiques de la tour de refroidissement en temps réel.

Options d'intégration du refroidissement par liquide

Études de cas

Centre de données Getworks refroidi par liquide

Au centre de données Yuzawa GX, situé dans la préfecture de Niigata au Japon, Getworks a déployé les solutions de refroidissement liquide de pointe de Supermicro, en collaboration avec GX Technology Inc., pour fournir des centres de données de nouvelle génération prêts pour l'IA. Ce déploiement met en évidence l'efficacité, la modularité et la durabilité du refroidissement liquide, établissant une nouvelle référence pour l'infrastructure d'IA et de HPC.

Type de refroidissement - Direct-to-Chip

Lire l'histoire d'une réussite
